Jenoptik German Yina Axis Optical Testing Equipment

Opticline – 轴类件光学测量技术

采用光学测量系统，可在生产环境中使用

快速精确保证质量. 测量方案的强有力合作伙伴

Jenoptik的Light & Production部门是制造工艺优化的全球专家.凭借我们在工业计量和光学检测，现代激光材料加工和高度灵活的机器人自动化领域的多年经验和专业知识，我们为汽车，航空航天，医疗和其他制造行业的客户开发量身定制的制造解决方案.作为高精度，触摸和非接触式生产测量技术的经验丰富和可靠的合作伙伴，我们为您提供全球销售和服务网络.根据要求，我们的触觉，气动和光学测量系统承担各种测量任务，用于检查表面和形状以及尺寸的确定 - 在制造过程的每个阶段，检查或测量室.该系统可在很短的时间内为您提供精确的测量数据.

我们的 Opticline 测量解决方案可用于测量轴类工件， 有多种多样的分析选项和众多的应用领域.采用快速、 非接触光学测量原理，测量特别灵活、可重复而且精确. 已在世界各地成功实施的解决方案 – 车削件和精密车削件 – 汽车工业的部件，例如电机、传动系、转向系部件 和涡轮增压器 – 金属加工领域的坯件和冲压件 – 医疗技术领域的精细工件，例如植入体、骨螺钉和 医疗工具 – 喷嘴和喷射技术 – 轴承工业的部件 – 涡轮机和应急发电机组 – 纺织和印刷工业的零件 – 航空航天领域的应用 – 气动和液压部件，例如泵 – 各种各样的电机，例如用于风机、家用电器、伺服 或驱动系统的电机

尺寸测量

– 长度

– 直径

– 半径

– 角度

螺纹测量

– 尺寸

– 形状

形状测量

– 直线度

– 圆度

– 圆柱度

– 锥度

– 平面度

轮廓形状

– 自由轮廓

– 公差带

长度测量

– 径向跳动/径向全跳动

– 端面跳动/端面全跳动

– 直线度

– 对称度

– 平行度

– 同心度

– 同轴度

– 垂直度

高效精密 – 可直接用在生产现场提供质量保证

我们在轴类件光学测量和接触式测量领域技术全面，经验丰富，而Opticline 测量系统就是我们强大技术实力的体现.我们不仅为用户提供创新的测量技术，也为用户提供面向未来的测量方案，所以25年多来，客户圈不断扩展壮大.

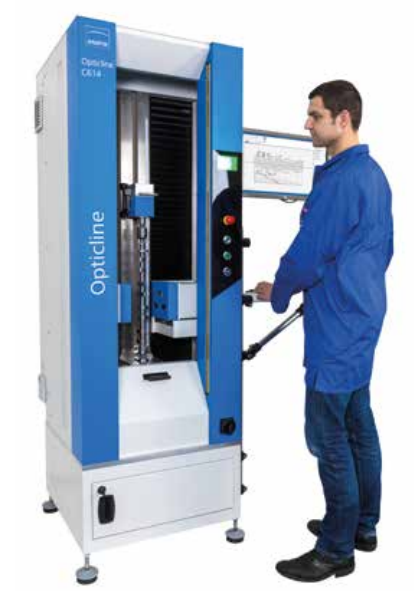

Opticline CS. 灵活的光学测量系统，用于车削件的质量保证

Opticline CS 系列的轴测量系统可在生产环境下使用，结构非常紧凑，具有很高的测量性能和 2 μm

以上的*精度.其价格诱人，特别适合独立于工人在生产环境下检验工件.

测量能力 CS155 CS305 CS308 CS314 CS608 CS614

*大直径 [mm] 50 50 80 140 80 140

长度 [mm] 150 300 300 300 600 600

系列的亮点

– 通用测量设备，适用于尺寸、形状、位置等等的测量

– 简单、快速、精确

– 紧凑型设计，便于操作

– 可回溯的质量控制

– 成熟的技术，诱人的价格

– 生产过程中的直接反馈

– 便于操作和编程

– 工人自检的*佳设备

– 分析功能和方法丰富多样

– 适用于不同零件的灵活测量设备

– 安全的测量过程，可视化测量结果

– 可以统计、有说服力的报告

– 牢固耐用的外壳设计，可以直接在生产环境下使用

– 灵活的工件夹具可减少装调时间

– 全自动测量循环

– 配备多项的设备自检机制

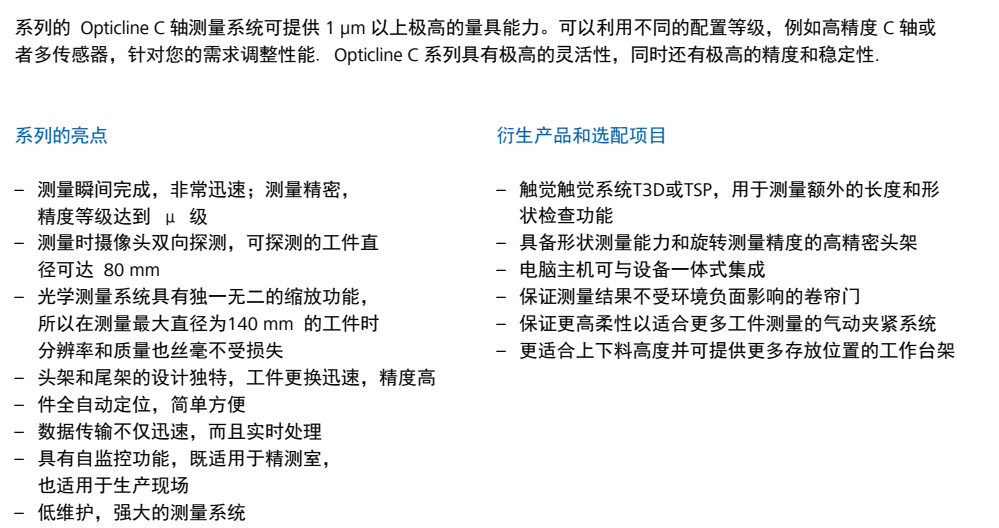

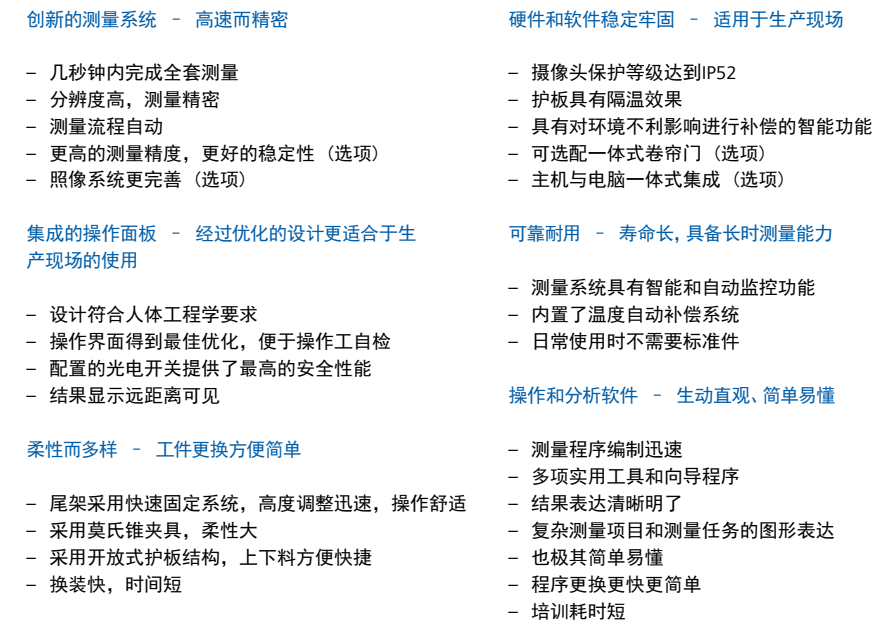

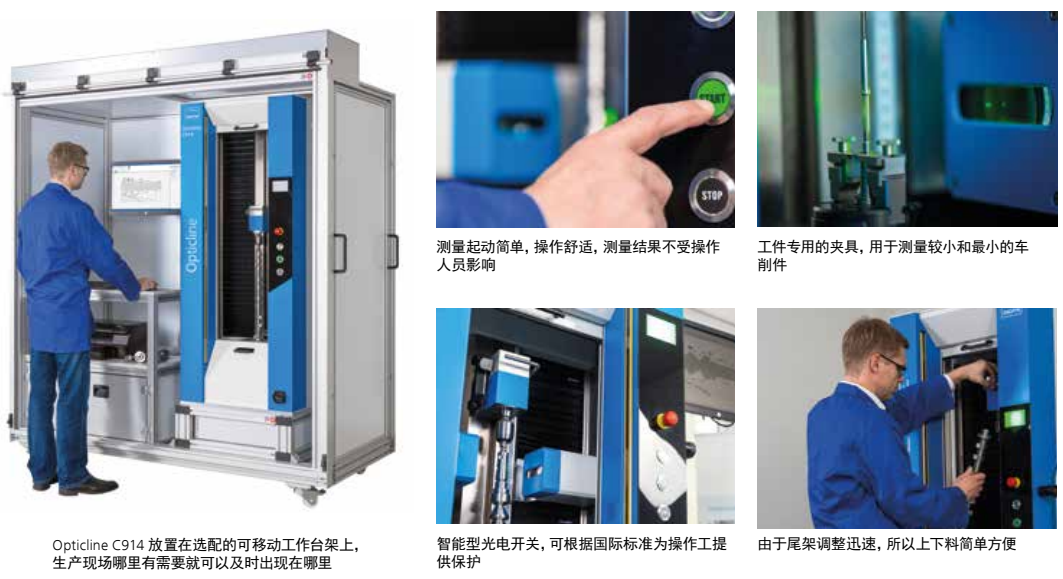

Opticline C. 结构紧凑稳固，测量能力持久

Opticline C1000. 大型轴类件的理想测

量设备，测量结果不受操作人员影响

您可利用 Opticline C1000 系列轴测量系统的强大测量能力，

将精确度、生产适用性、工效学和可操作性完美结合起来.

系列的亮点

– 用于大型和重型工件的测量，测量迅速可靠

– 构思独特，设计巧妙，使生产适应性达到了*

配置包括：一个安装了供电元件和测量电脑的空调柜；一个高度可调的TFT显示屏和一个可上锁、带抽屉的存放柜，用于放置打印机、工具和附件

– 尾架带数字位置显示，所以定位方便，调整简单，操作简易

– 配置的光栅在实现快速上下料的同时，保证了操作员的更大安全

– 采用封闭式护板，护板配置了电动卷帘门并可上锁，可充分抵御不良环境带来的影响

Opticline CA. 在生产过程中活自动测量您的轴

Opticline CA618 与机器人和上料工位整合的示例                                      专为测量发动机气门而设计的Opticline VMS305被集成在生产设备内使用

系列的亮点

– 更好的精确功能和灵活的使用，也适用于未

来的工件和测量任务

– 长期保证量具能力，因此有极高的生产适用

性和可靠性

– 高精密旋转轴，特别适用于形状测量

– 自动尾架，在精密导轨上有很长的行程

– 通过电动尾架控制，可快速、精确夹紧工件

– 也适用于自动测量各种不同工业和各生产企

业的车削件

– 可选择接触式测针，测量长度和端跳

根据用户需求提供柔性生产方案

– 根据需求可提供卧式或立式结构的测量系统

– 根据单一项目要求提供不同防护(护板)方案

– 可选配不同的自动上下料和夹紧系统

– 配置了用于机床联机和控制系统连接的不同接口

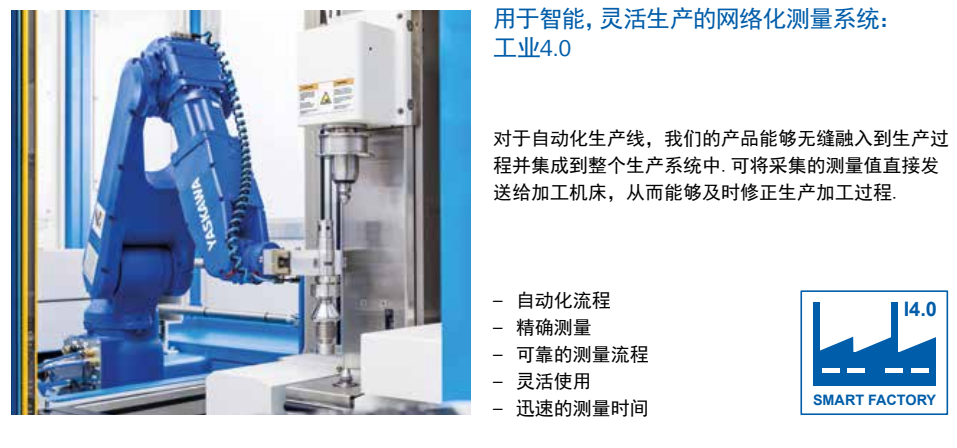

– 灵活整合到自动化生产过程之中

– 开放性好，手动和自动上下料方便

– 测量设备有主动温度测量装置，并有温度补偿系统

– 一个操作工可同时监控几台生产设备

– 自由软件接口，用于备份结果和上游加工机床的刀

– 具补偿

– 用于阀门或曲轴全自动测量的特殊系统

Opticline AMV. 生产现场的在线测量专家

立式 Opticline AMV923V，配有机器人上料装置 卧式                                     Opticline AMV923H，适用于*终工序的全自动检测

Opticline AMV 系列专为在线检测而设计，并有卧式或立式两种不同结构供选择.

此测量系统更适合投放在具备全自动上下料的生产线内测量大型工件.

系列的亮点

– 即便是结构复杂的工件测量时间也是极短的

– 集成了PLC系统，能和上下料机械手系统建立连接，

所以可联机到生产线内使用

– 借助自动化工件修正软件快速修正和补偿一台或者

多台加工机床

不同的发展阶段

– 立式和卧式

– 定制的仪器柜和仪器柜解决方案

– 各种安全装置，以保护工人和工件安全

Opticline WMS. 为特大和特重工件提供精密保证

Opticline WMS 系列设计不凡，可用于超常规大型工件的测量，可承载工件的*大重量达120公斤.

多传感器技术，提供额外的评估选项

可选地，Opticline产品系列的轴测量系统可以通过触觉式测头系统进行扩展.触觉测量可以无缝集成到光学测量过程中，并且根据设计，适用于特殊应用，例如端面铣削，凹槽或孔径测量. 额外的评估选项可在单个测量过程中完成质量声明，并提供更大的灵活性.

Tolaris Optic. 操作和评估软件可在几秒钟内获得精确结果
